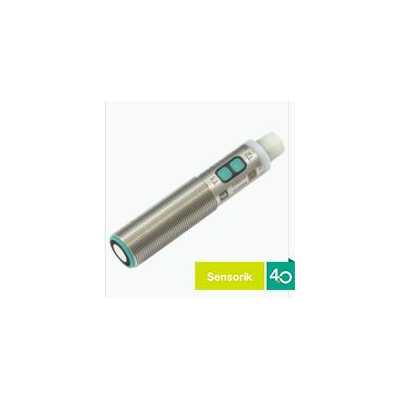

超聲波傳感器 UC1000-18GS-2EP-IO-V15
技術參數節選 UC1000-18GS-2EP-IO-V15
產品闡述
單頭系統
通用規格
感應范圍
70 ... 1000 mm
調整范圍
90 ... 1000 mm
死區
0 ... 70 mm
標準目標板
100 mm x 100 mm
換能器頻率
大約 255 kHz
響應延遲
***小值 : 28 ms
出廠設置： 56 ms
傳感器循環時間
≥ 14 ms （出廠設置） ;
可編程至 60 s
溫度影響
帶溫度補償：≤ ± ***終值的 0.75%（開啟傳感器 10 分鐘后）（出廠設置）
帶增強型溫度補償：≤ ± ***終值的 0.75%（開啟傳感器 2 分鐘后）
不帶溫度補償：0.17 %/K
內存
非易失性存儲器
EEPROM
寫循環
300000
指示燈/操作方法
綠色 LED
常亮：通電
閃爍：待機模式或 IO-link 通信
黃色 LED
常亮：物體在評估范圍內
閃爍：開關點編程，檢測到物體
紅色 LED
常亮：錯誤
閃爍：開關點編程，未檢測到物體
電氣技術規格
工作電壓
10 ... 30 V DC ，紋波 10 %SS
空載電流
≤ 50 mA
功耗
≤ 700 mW
可用前的時間延遲
≤ 300 ms
接口 1
接口類型
IO-link （通過 C/Q = 針腳 4）
IO-link 修正
1.1
設備配置文件
智能傳感器 型材 2
過程數據位寬
32 位
設備 ID
0x300603 (3147267)
傳輸速率
COM 2 (38.4 kb/s)
***小循環時間
3 ms
SIO 模式支持
是
兼容主端口類型
A 類
B 類（使用 3 極適配器或 3 線纜線）
接口 2
接口類型
IrDA（紅外接口）
模式
點對點連接
傳輸速率
115,2 kBit/s
***大通信距離
5 cm
輸入/輸出
輸入/輸出類型
1 個同步連接，雙向
0 電平
0 ... 1 V
1 電平
2,5 V ... UB
輸入阻抗
> 22 kΩ
輸出額定工作電流
電流源 < 2,5 mA
脈沖長度
≥ 1 ms 帶外部控件，低電平有效
同步頻率
共模操作
≤ 71 Hz
多路轉換操作
≤ 71 Hz / n ，n = 傳感器的數量 ，n ≤ 10
開關輸出
輸出類型
2 路推挽式（4 合 1）輸出，短路保護，反極性保護
額定工作電流
100 mA ，短路/過載保護
開關頻率
出廠設置： 10 Hz
可編程至 23 Hz
電壓降
≤ 2,5 V
重復精度
≤ ± 0,1 % 滿量程值
范圍遲滯
調節后工作范圍的 1%（默認設置），可編程 ， ***小 1 mm
斷態電流
≤ 100 µA
遵守標準和指令
符合標準
標準
EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
IEC 61131-9:2013
認證和證書
UL 認證
cULus 認證，2 類電源
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-25 ... 70 °C (-13 ... 158 °F)
存儲溫度
-40 ... 85 °C (-40 ... 185 °F)
機械規格
連接類型
連接器插頭 M12 x 1 ， 5 針
防護等級
IP67
材料
外殼
不銹鋼 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件
換能器
環氧樹脂/空心玻璃球混合物；聚氨酯泡沫
安裝位置
任何位置
質量
45 g
緊固螺絲的緊固扭矩
***大 30 Nm
尺寸
長度
90 mm
直徑
18 mm
出廠設置
輸出 1
近開關點： 90 mm
遠端開關點： 1000 mm
輸出功能： 窗口 模式
輸出特性： 常開觸點
輸出 2
近開關點： 90 mm
遠端開關點： 500 mm
輸出功能： 窗口 模式
輸出特性： 常開觸點
光束寬度
寬
Classifications
System
Classcode
ECLASS 11.0
27272803
ECLASS 10.0.1
27272803
ECLASS 9.0
27272803
ECLASS 8.0
27272803
ECLASS 5.1
27272803
ETIM 7.0
EC001849
ETIM 6.0
EC001849
ETIM 5.0
EC001849
UNSPSC 12.1
41111960
Product category / 產品類的
超聲波式接近開關
在工業應用中，超聲波傳感器具有可靠性高、通用性強的特點。由于超聲波傳感器測量方法在幾乎所有條件下都能可靠地工作，因此即使是非常復雜的任務，也可以達到毫米精度的物體檢測或料位測量。
任何其他測量方法都無法成功地應用于如此廣泛的范圍和如此眾多的不同應用。這些裝置非常堅固耐用，即使在惡劣的條件下也依然能夠勝任。傳感器表面通過振動進行自我清潔，這僅僅是傳感器對灰塵不敏感的原因之一。除了少數例外情況，聲音傳播的物理原理幾乎在任何環境中都是有效的。
超聲波傳感器所采用的測量方法曾被視為一項非常復雜的技術，只能作為“非常手段”來解決特別棘手的應用。這樣的情況已經一去不返！
超聲波傳感器已在幾乎所有工業領域證明了其可靠性和耐久性。
這些領域包括：
· 機械工程/機床
· 食品和飲料
· 木工和家具
· 建筑材料
· 農業
· 建筑
· 紙漿和造紙
· 物流行業
· 料位測量
