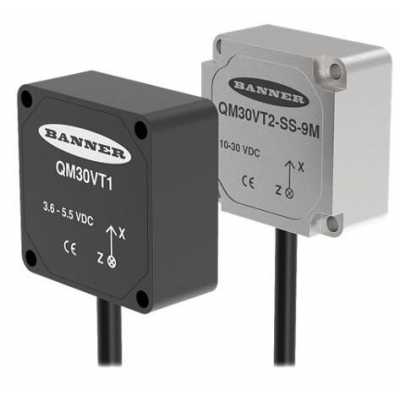

利用 Sure Cross 振動和溫度傳感器 QM30VT1，持續監測機器的運行狀況、運行時間，并檢測機器的意外故障，如早期軸承故障、不平衡、不對中等。QM30VT1 適用于各種機器，可識別和預測旋轉組件的故障。QM30VT1 與 Sure Cross 無線電臺配接，是用于無線監測振動和溫度的***終預測性維護工具。
•雙軸振動檢測，帶寬高達 4kHz
•輸出從傳感器的振動波形中預處理得出的實用數據，如 RMS 速度、RMS 高頻加速度、峰值速度等。
•提供高精度振動和溫度測量值
•工業級傳感器，外形小巧，適合在狹小之處使用
•密封式鋁制外殼
•連接到 Sure Cross 無線電臺，即使在***嚴酷和難以到達之處，也能輕松設置，快速安裝，并且
電池壽命長。
•設計為與 1-wire 串行接口電臺一起使用
|
型號 |
外殼 |
連接和電纜 |
I/O |
|
QM30VT1 |
鋁；IP67 |
2.09 m (6.85 ft) 電纜，帶 5 針 M12 快速公接頭(QD) |
使用 1-wire 串行接口時的振動和溫度 |
|
QM30VT1-QP |
150 mm (6 in) 電纜，帶 5 針 M12 快速公接頭(QD) |
||
|
QM30VT1-SS |
不銹鋼；IP69K，符合 DIN 40050-9 標準 |
2.09 m (6.85 ft) 電纜，帶 5 針 M12 快速公接頭(QD) |
|
|
QM30VT1-SS-QP |
150 mm (6 in) 電纜，帶 5 針 M12 快速公接頭(QD) |
傳感器配置軟件提供了一種簡單的方法來管理傳感器參數，檢索數據，并直觀顯示來自多種不同傳感器的傳感器數據。傳感器配置軟件在任何
Windows 機器上都能運行，并使用適配器電纜將傳感器連接到您的計算機。 從邦納網站下載***新版本的軟件， 并從產品下拉列表中選擇軟件。
使用傳感器配置軟件（指導手冊 p/n 170002）和 USB-RS-232 單線適配器電纜型號 BWA-USB1WIRE-001（數據表 p/n 170020）配置該傳感器。
默認情況下，傳感器的采樣率是每兩分半鐘采樣一次。如果是連接到一個節點，采樣率則由該節點的采樣率決定。如需使用其它值，請使用傳感器配置軟件來調整傳感器的采樣率。所示為默認配置。傳感器寄存器的輸出數據類型可由用戶配置。使用傳感器配置軟件可以更改輸出類型。下面列出了所有可選的輸出類型。在設備工作范圍之外的溫度值強制采用***大值或***小值。
六個傳感器的輸出讀入相連節點的輸入寄存器 1-6，因為這些寄存器出現在用戶配置軟件中。傳感器輸出可以使用 Q45VTP 等某些節點上的 DIP 開關自動配置，也可以通過配置軟件調整節點的輸入寄存器串行地址來進行手動配置。串行地址對應于下表中所示的特定傳感器輸出。要查看 DIP 開關的配置，以及了解有關如何手動設置節點的更多信息，請參考節點數據表。
|
傳感器寄存器 |
輸出類型 |
I/O 范圍 |
保持寄存器的表現 |
||
|
***小值 |
***大值 |
***小值（十進制） |
***大值（十進制） |
||
|
1 |
Z 軸 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
2 |
Z 軸 RMS 速度(毫米/秒) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
3 |
溫度(°F) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
4 |
溫度 (°C) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
5 |
X 軸 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
6 |
X 軸 RMS 速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
串行地址 |
Modbus 寄存器別名地址 |
可選的輸出類型 |
I/O 范圍 |
保持寄存器的表現 |
||
|
***小值 |
***大值 |
***小值（十進制） |
***大值（十進制） |
|||
|
16 |
45201 |
Z 軸 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
22 |
45202 |
Z 軸 RMS 速度(毫米/秒) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
193 |
45203 |
溫度(°F) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
192 |
45204 |
溫度 (°C) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
64 |
45205 |
X 軸 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
70 |
45206 |
X 軸 RMS 速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
串行地址 |
Modbus 寄存器別名地址 |
可選的輸出類型 |
I/O 范圍 |
保持寄存器的表現 |
||
|
***小值 |
***大值 |
***小值（十進制） |
***大值（十進制） |
|||
|
20 |
45207 |
Z 軸峰值加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
68 |
45208 |
X 軸峰值加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
18 |
45209 |
Z 軸峰值速度分量頻率(Hz) 4, 5 |
0 |
6553.5 |
0 |
65535 |
|
66 |
45210 |
X 軸峰值速度分量頻率(Hz) 4, 5 |
0 |
6553.5 |
0 |
65535 |
|
19 |
45211 |
Z 軸 RMS 加速度(G) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
67 |
45212 |
X 軸 RMS 加速度(G) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
24 |
45213 |
Z 軸峰度 2, 6 |
0 |
65.535 |
0 |
65535 |
|
72 |
45214 |
X 軸峰度 2, 6 |
0 |
65.535 |
0 |
65535 |
|
21 |
45215 |
Z 軸波峰因數 2, 6 |
0 |
65.535 |
0 |
65535 |
|
69 |
45216 |
X 軸波峰因數 2, 6 |
0 |
65.535 |
0 |
65535 |
|
17 |
45217 |
Z 軸峰值速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
23 |
45218 |
Z 軸峰值速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
65 |
45219 |
X 軸峰值速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
71 |
45220 |
X 軸峰值速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
25 |
45221 |
Z 軸高頻 RMS 加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
73 |
45222 |
X 軸高頻 RMS 加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
27 |
|
Z 軸全帶寬 RMS 加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
75 |
|
X 軸全帶寬 RMS 加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
28 |
|
Z 軸全帶寬峰值加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
76 |
|
X 軸全帶寬峰值加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
1 值=寄存器值÷10000
2 值=寄存器值÷1000
3 值=寄存器值÷20（使用 M-H10 Modbus 電臺并讀取 Modbus 寄存器別名地址時，不是除以 20，而是除以 100）
4 值=寄存器值÷10
5 測量帶寬=10 Hz 至 1 kHz
6 測量帶寬=1 kHz 至 4 kHz
7 測量帶寬=10 Hz 至 4 kHz
連接振動/溫度傳感器
要將傳感器安裝到配備 5 針 M12 母接頭的設備上：
1. 將母接頭的孔與傳感器公接頭的針頭對齊。
2. 輕輕將傳感器端口插入接頭。
3. 轉動螺母，將傳感器擰緊。
該傳感器被設計為直接插入兼容的節點。節點為傳感器供電，并使用 1-wire 串行接口定期請求數據。請參考 I 類 2 區控制圖(p/n 143086)的接線規
格和限制。
表： 1: 5 針 M12 接頭（公頭）接線
|
5 針 M12 接頭（公頭） |
引腳 |
接線顏色 |
傳感器連接 |
|
1 2 4 3 5 |
1 |
棕 |
電源輸入（+），3.6 至 5.5 V 直流 |
|
2 |
白 |
1-Wire 串行設備選擇（傳感設備的sinking 輸入） |
|
|
3 |
藍 |
接地（-） |
|
|
4 |
黑 |
未使用/保留 |
|
|
5 |
灰 |
1-Wire 串行通信 |
振動傳感器的表面有 X 軸和 Z 軸指示。將 X 軸（與傳感器平行）與電機軸對齊或軸向安裝。將 Z 軸（傳感器的平面）與電機軸垂直或徑向安裝。
為了獲得***佳效果，盡可能將傳感器安裝在靠近電機軸承的地方。如果無法做到這一點，請將傳感器安裝在與電機振動特性有剛性連接的表面上。使用蓋板護罩或其他靈活安裝位置可能會導致精度降低或檢測某些振動特性的能力降低。確定了傳感器的方向和位置后，安裝傳感器以達到***佳的振動傳感精度。
